Bản vẽ vì kèo mái tôn là bước khởi đầu quan trọng trong quá trình thiết kế và thi công hệ mái, đóng vai trò quyết định đến độ chính xác, độ bền và tính thẩm mỹ của công trình. Trong bài viết này, chúng ta sẽ cùng tìm hiểu chi tiết về các loại bản vẽ vì kèo mái tôn, thông số kỹ thuật cần có, ưu điểm nổi bật và lý do tại sao bản vẽ chuẩn lại đóng vai trò sống còn trong thi công mái nhà.

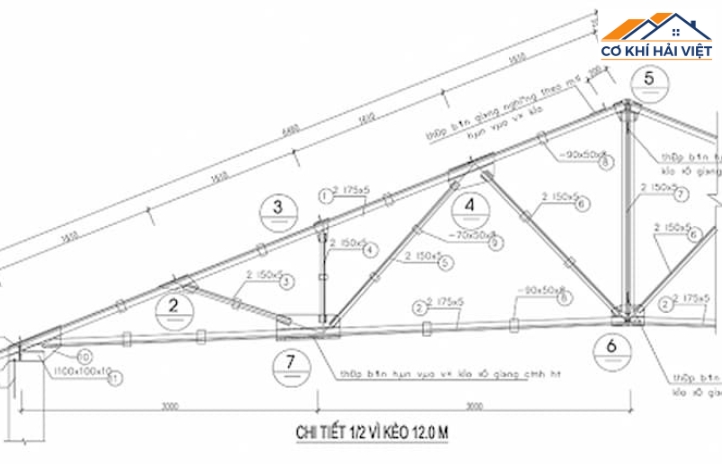

Sơ lược chung về bản vẽ vì kèo mái tôn
Bản vẽ vì kèo mái tôn là một phần quan trọng trong bộ hồ sơ thiết kế kỹ thuật thi công của các công trình xây dựng có sử dụng mái lợp tôn. Đây không chỉ đơn thuần là bản vẽ phác thảo mà là tài liệu kỹ thuật chuyên sâu, thể hiện một cách chi tiết và chính xác toàn bộ cấu tạo của hệ thống vì kèo – bộ khung chịu lực chính nâng đỡ mái tôn.
Nội dung của bản vẽ bao gồm hình dáng tổng thể của vì kèo, cấu trúc khung thép hoặc gỗ (tuỳ loại công trình), cách bố trí các thanh giằng, các liên kết cơ khí như bulong, bản mã, mối hàn, và cả cách sắp xếp các thanh chịu lực phụ. Ngoài ra, bản vẽ còn thể hiện rõ các kích thước quan trọng như chiều dài khẩu độ, chiều cao mái, độ dốc mái, khoảng cách giữa các vì kèo và các chi tiết kỹ thuật khác.

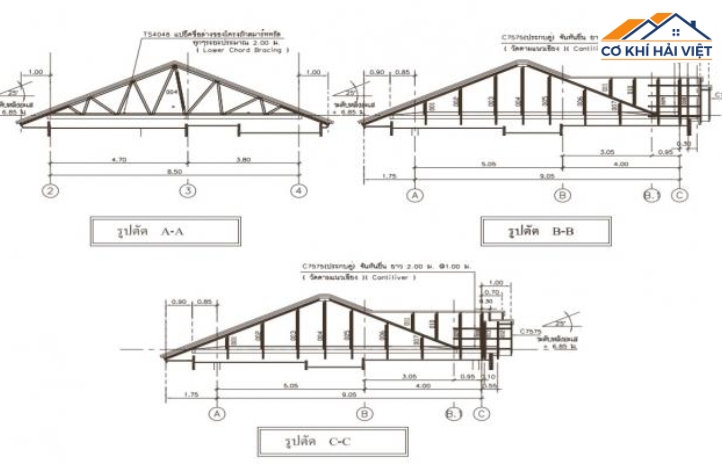

Ưu điểm vượt trội của bản vẽ vì kèo mái tôn
Không chỉ giúp hình dung được toàn bộ kết cấu hệ mái, bản vẽ vì kèo mái tôn còn mang lại nhiều lợi ích thiết thực trong quá trình thiết kế, thi công và quản lý công trình. Việc sở hữu một bản vẽ chuẩn xác và chi tiết là yếu tố tiên quyết để đảm bảo hiệu quả kỹ thuật, tiết kiệm chi phí và nâng cao chất lượng tổng thể cho mái nhà. Dưới đây là những ưu điểm nổi bật nhất:
Tối ưu kỹ thuật thi công
Bản vẽ vì kèo mái tôn đóng vai trò như một “bản đồ định hướng” trong suốt quá trình thi công. Nó cung cấp thông tin chính xác về vị trí lắp đặt từng thanh kèo, độ cao chuẩn của mái, chiều dài khẩu độ, vị trí liên kết và các chi tiết kỹ thuật quan trọng khác. Nhờ vậy, đội ngũ kỹ sư kết cấu, công nhân xây dựng và giám sát thi công có thể làm việc một cách đồng bộ, tránh xảy ra sai lệch hoặc mâu thuẫn giữa các hạng mục.
Đặc biệt, với các công trình quy mô lớn như nhà thép tiền chế, nhà kho hay showroom, một bản vẽ rõ ràng sẽ giúp đẩy nhanh tiến độ, giảm thời gian xử lý sai sót và tăng độ chính xác từng milimet trong quá trình lắp dựng.
Tiết kiệm vật liệu và chi phí
Một trong những lợi ích nổi bật khi sử dụng bản vẽ vì kèo mái tôn là khả năng kiểm soát vật tư hiệu quả. Khi các thông số kỹ thuật được thể hiện rõ ràng – bao gồm số lượng vì kèo, kích thước thép, loại liên kết – chủ đầu tư sẽ dễ dàng lập bảng dự toán chi tiết và hạn chế tối đa tình trạng thiếu hụt hay dư thừa nguyên vật liệu.
Điều này không chỉ giảm lãng phí mà còn giúp nhà thầu chủ động hơn trong việc đặt hàng, tránh các chi phí phát sinh do phải điều chỉnh hoặc gia công lại. Việc tính toán chính xác cũng góp phần nâng cao hiệu quả đầu tư và đảm bảo dự án hoàn thành trong ngân sách cho phép.
Nâng cao độ an toàn kết cấu
Bản vẽ kỹ thuật là cơ sở để xác định và phân tích tải trọng mái – bao gồm tải trọng tĩnh (trọng lượng mái, vật liệu) và tải trọng động (gió, mưa, rung chấn). Dựa vào đó, kỹ sư sẽ thiết kế hệ vì kèo có khả năng chịu lực tối ưu, giúp kết cấu mái vững chắc, bền lâu và đảm bảo an toàn cho toàn bộ công trình.
Đối với những công trình có khẩu độ lớn hoặc yêu cầu cao về an toàn như nhà xưởng, trung tâm thương mại, nhà để xe… việc dựa vào bản vẽ để thiết kế và kiểm soát chất lượng kết cấu là yếu tố bắt buộc, không thể bỏ qua.
Đảm bảo tính thẩm mỹ kiến trúc
Không chỉ giữ vai trò chịu lực, hệ vì kèo còn ảnh hưởng trực tiếp đến hình dáng và phong cách mái nhà. Khi bản vẽ được thực hiện bài bản, hài hòa giữa yếu tố kỹ thuật và thẩm mỹ, phần mái sẽ đạt độ cân đối hoàn hảo, không bị cong vênh, võng mái hay mất cân đối sau thời gian dài sử dụng.
Điều này đặc biệt quan trọng với những công trình có yêu cầu cao về kiến trúc như biệt thự mái thái, nhà ở dân dụng cao cấp, showroom, quán cà phê hoặc công trình có thiết kế mở, để lộ hệ vì kèo như một phần trang trí nội thất. Một bản vẽ chuẩn sẽ giúp kiến trúc tổng thể hài hòa hơn, nâng cao giá trị thẩm mỹ của công trình.

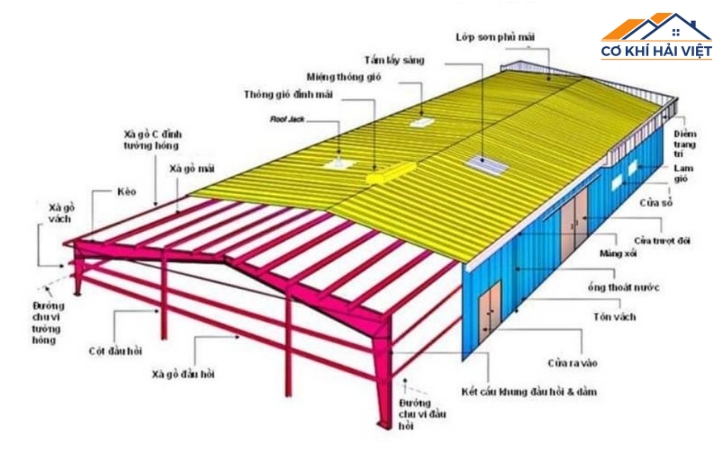

Phân loại bản vẽ vì kèo mái tôn
Tùy thuộc vào mục đích sử dụng, quy mô công trình và yêu cầu thiết kế, bản vẽ vì kèo mái tôn có thể được phân loại theo nhiều tiêu chí khác nhau. Dưới đây là ba nhóm phân loại phổ biến nhất: theo chất liệu vì kèo, kiểu dáng mái và cách thể hiện bản vẽ.
Phân loại theo chất liệu kèo sử dụng
Việc phân loại bản vẽ theo chất liệu giúp đảm bảo thiết kế phù hợp với tính chất công trình và điều kiện thi công thực tế. Một số loại kèo phổ biến hiện nay gồm:
- Kèo thép hộp mạ kẽm: Đây là loại kèo phổ biến nhất trong các công trình dân dụng như nhà cấp 4, nhà phố, nhà trọ. Ưu điểm của loại kèo này là nhẹ, dễ gia công, chống gỉ tốt và có tuổi thọ cao. Bản vẽ cho kèo thép hộp thường đơn giản, tập trung vào kích thước và liên kết bulong.
- Kèo thép tổ hợp hoặc kèo bản mã: Áp dụng cho những công trình có khẩu độ lớn như nhà xưởng, nhà thép tiền chế, sân vận động mini… Loại kèo này có khả năng chịu tải trọng cao, thường được thiết kế với các liên kết hàn, bản mã, bulong cường độ lớn. Bản vẽ vì kèo dạng này rất chi tiết, thể hiện đầy đủ cấu tạo, sơ đồ lắp dựng và yêu cầu vật liệu.
- Kèo gỗ truyền thống: Thường thấy trong các công trình mang tính cổ điển hoặc nông thôn như nhà gỗ, nhà vườn mái tôn nhẹ. Kết cấu đơn giản hơn nhưng đòi hỏi độ chính xác cao trong việc ghép mộng và xử lý vật liệu tự nhiên. Bản vẽ loại này thể hiện rõ các nút liên kết, mặt cắt của thanh gỗ và kích thước chuẩn.
Phân loại theo kiểu mái công trình
Tùy vào thiết kế kiến trúc, mỗi loại mái sẽ yêu cầu bản vẽ thể hiện khác nhau nhằm đảm bảo cả tính thẩm mỹ lẫn khả năng chịu tải. Dưới đây là các kiểu mái phổ biến và đặc điểm bản vẽ tương ứng:
- Mái 1 dốc: Đây là kiểu mái đơn giản nhất, thường dùng trong nhà kho nhỏ, nhà xe hoặc nhà cấp 4 dạng lệch mái. Bản vẽ vì kèo cho mái 1 dốc thường gọn nhẹ, dễ hiểu, ít cấu kiện phụ, chủ yếu thể hiện độ nghiêng mái, vị trí liên kết tường và độ cao từ mép tường đến đỉnh mái.
Mái 2 dốc (mái chữ A): Là dạng mái phổ biến trong nhà ở truyền thống và nhà khung thép. Bản vẽ vì kèo mái chữ A yêu cầu thể hiện đỉnh mái (nóc), các thanh giằng chéo, bản mã trung tâm và đối xứng các kèo hai bên. Độ dốc mái và chiều cao đỉnh đóng vai trò quan trọng. - Mái thái, mái giật cấp: Dành cho những công trình đòi hỏi thẩm mỹ cao như biệt thự, nhà vườn, resort. Bản vẽ loại này phức tạp hơn, thường thể hiện nhiều tầng mái, kèo phụ, các chi tiết trang trí, máng thoát nước, cấu tạo viền mái… Cần thể hiện kỹ lưỡng để tránh lỗi trong thi công thực tế.
Phân loại theo cách thể hiện bản vẽ
Tùy theo mục đích sử dụng và đối tượng tiếp cận (kỹ sư, thợ thi công, chủ đầu tư…), bản vẽ vì kèo mái tôn có thể được thể hiện theo nhiều hình thức khác nhau.
- Bản vẽ thi công tổng thể: Thể hiện toàn bộ hệ thống vì kèo trên mặt bằng mái, từ đó giúp chủ đầu tư và đơn vị thi công nắm bắt được quy mô, số lượng và cách bố trí các kèo chính/phụ. Thường đi kèm với bảng thống kê vật tư và sơ đồ lắp dựng tổng thể.
- Bản vẽ chi tiết từng thể: Tập trung mô tả từng chi tiết cấu kiện: mặt cắt ngang, vị trí các mối hàn, các lỗ bulong, bản mã kết nối… Đây là tài liệu quan trọng phục vụ cho xưởng gia công cơ khí hoặc đội thi công tại công trình.
- Bản vẽ bố trí không gian tổng thể: Thường dùng trong những công trình có yêu cầu thẩm mỹ cao, nơi mà hệ vì kèo không bị che khuất mà được phô bày như một phần trang trí nội thất – ví dụ: quán cà phê, nhà hàng kiểu mở, nhà gỗ lắp mái tôn. Bản vẽ này kết hợp yếu tố kỹ thuật và nghệ thuật, chú trọng vào sự hài hòa, cân đối và tính đối xứng trong thiết kế.

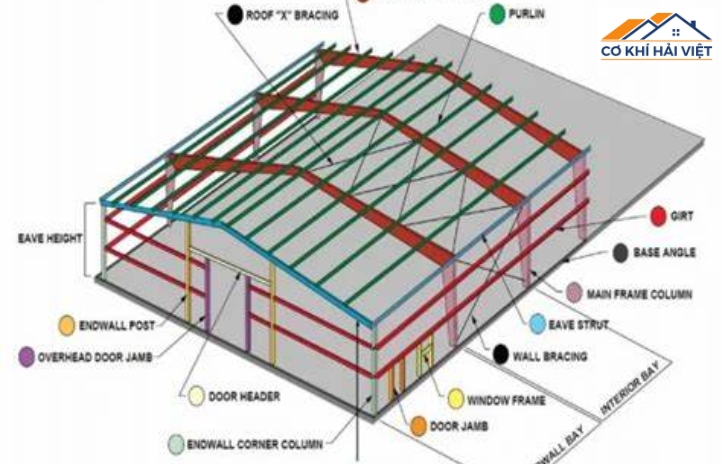

Ứng dụng trong đời sống của bản vẽ vì kèo mái tôn
Bản vẽ vì kèo mái tôn không chỉ là công cụ kỹ thuật hỗ trợ trong thiết kế và thi công, mà còn đóng vai trò thiết yếu trong việc nâng cao hiệu quả sử dụng và thẩm mỹ của công trình. Tùy vào từng loại hình xây dựng, bản vẽ sẽ có những ứng dụng riêng biệt, góp phần tối ưu công năng, tiết kiệm chi phí và đảm bảo an toàn kết cấu.
Nhà ở dân dụng
Trong các công trình nhà ở như nhà cấp 4, nhà mái tôn lệch, nhà mái thái…, bản vẽ vì kèo giúp kiến trúc sư và kỹ sư thiết kế hệ mái phù hợp với kiểu dáng ngôi nhà. Bản vẽ thể hiện đầy đủ độ dốc mái, độ cao đỉnh kèo, khoảng cách các kèo và loại vật liệu sử dụng. Nhờ đó, mái nhà không chỉ đảm bảo khả năng thoát nước mưa hiệu quả, mà còn giúp chống nóng, thông gió tốt hơn, mang lại không gian sống thoải mái cho gia đình.
Nhà xưởng công nghiệp
Trong các nhà máy, nhà xưởng có diện tích lớn và yêu cầu chịu tải cao, bản vẽ vì kèo đóng vai trò cực kỳ quan trọng trong việc xác định khoảng cách tối ưu giữa các kèo, số lượng xà gồ cần thiết cũng như tải trọng phân bổ trên mái. Dựa vào bản vẽ, đơn vị thiết kế có thể tính toán chính xác vị trí liên kết, từ đó lựa chọn kết cấu chịu lực phù hợp, đảm bảo an toàn trong quá trình vận hành lâu dài, đặc biệt ở những khu vực lắp đặt hệ thống thông gió, điều hòa công nghiệp hoặc trần treo.
Nhà kho, nhà tiền chế
Các công trình tiền chế và nhà kho thường yêu cầu thời gian thi công nhanh, chi phí thấp nhưng vẫn đảm bảo tính bền vững. Bản vẽ vì kèo trong trường hợp này giúp tối ưu hóa số lượng thanh kèo, rút ngắn thời gian gia công và lắp dựng, đồng thời giảm thiểu sai sót khi thi công tại hiện trường. Nhờ đó, chủ đầu tư tiết kiệm được đáng kể chi phí nhân công và vật liệu, đồng thời đảm bảo tiến độ đưa công trình vào sử dụng.
Showroom, nhà hàng, quán cà phê
Với những công trình đòi hỏi sự kết hợp giữa kỹ thuật và thẩm mỹ, như showroom trưng bày, nhà hàng sân vườn hoặc quán cà phê thiết kế mở, bản vẽ vì kèo đóng vai trò là công cụ định hình không gian. Thay vì giấu hệ vì kèo, kiến trúc sư có thể tận dụng chúng như một phần của nội thất, tạo điểm nhấn ấn tượng trong không gian. Do đó, bản vẽ không chỉ thể hiện khả năng chịu lực mà còn cần chú trọng đến sự cân đối, đối xứng và hình khối kiến trúc để đáp ứng yêu cầu thẩm mỹ cao.
Công trình cải tạo, nâng cấp
Khi sửa chữa hoặc cải tạo nhà xưởng, nhà dân cũ, bản vẽ vì kèo hiện trạng đóng vai trò quan trọng trong việc đánh giá kết cấu cũ, từ đó đưa ra phương án thay thế hoặc gia cố phù hợp. Việc nắm bắt chính xác vị trí, kích thước và hướng chịu lực của kèo cũ sẽ giúp quá trình thay thế bằng kèo mới diễn ra thuận lợi, giảm nguy cơ ảnh hưởng đến phần mái hoặc kết cấu xung quanh.
Các thông số cần có trong bản vẽ vì kèo mái tôn
Một bản vẽ vì kèo mái tôn đạt chuẩn cần thể hiện rõ các thông số sau:
- Khẩu độ mái: Khoảng cách giữa hai điểm chân kèo.
- Chiều cao đỉnh kèo: Tính từ mặt đáy lên đến đỉnh mái.
- Độ dốc mái: Thường từ 10% – 30% tùy loại mái tôn.
- Loại vật liệu: Ghi rõ tiết diện, loại thép, tiêu chuẩn mạ kẽm.
- Vị trí và số lượng bulong, mối hàn.
- Khoảng cách các vì kèo: 1m, 2m hoặc 4m tùy công trình.
- Chi tiết giằng mái, thanh chống gió, bản mã liên kết.
- Tải trọng thiết kế: Bao gồm trọng lượng mái, gió, mưa và thiết bị treo (nếu có).
FAQs – Câu hỏi về bản vẽ vì kèo mái tôn
Trong quá trình thiết kế và thi công mái tôn, nhiều người – từ chủ đầu tư, kiến trúc sư cho đến thợ thi công – thường đặt ra các câu hỏi liên quan đến bản vẽ vì kèo. Dưới đây là những thắc mắc phổ biến nhất cùng phần giải đáp chi tiết, giúp bạn hiểu rõ hơn và áp dụng hiệu quả vào thực tế:
Có thể dùng bản vẽ mẫu để thi công mái tôn không?
Không nên. Mỗi công trình có kích thước, độ dốc và tải trọng khác nhau. Việc sao chép bản vẽ có thể dẫn đến lệch kết cấu hoặc sập mái. Hãy dùng bản vẽ được thiết kế riêng theo công trình thực tế.

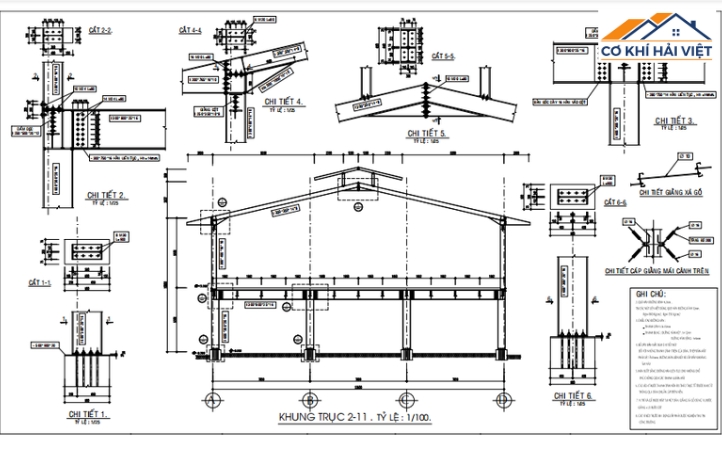

Làm thế nào để kiểm tra bản vẽ vì kèo có đạt chuẩn không?
Nên kiểm tra các yếu tố: tải trọng thiết kế, độ dốc mái, tiêu chuẩn vật liệu và sự phù hợp giữa bản vẽ với thực địa. Đơn vị thiết kế uy tín sẽ cung cấp bản vẽ kèm thuyết minh kỹ thuật.
Kết luận
Bản vẽ vì kèo mái tôn không chỉ là một bản thiết kế kỹ thuật đơn thuần, mà là trụ cột quan trọng bảo đảm an toàn, hiệu quả và thẩm mỹ cho toàn bộ hệ mái. Dù là công trình nhỏ hay lớn, dân dụng hay công nghiệp, việc có một bản vẽ kèo đúng chuẩn sẽ giúp bạn tránh sai sót thi công, tối ưu chi phí và đảm bảo độ bền công trình lâu dài.
